一、FC磁棒電感器介紹：

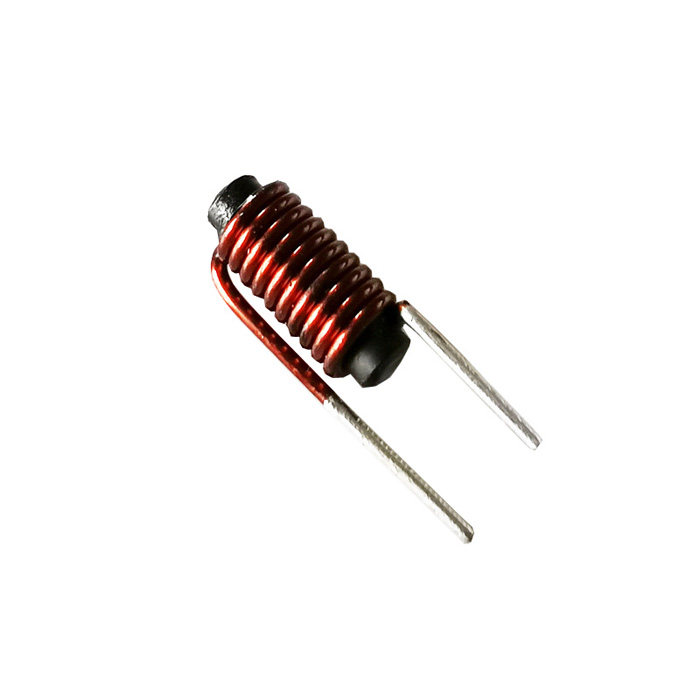

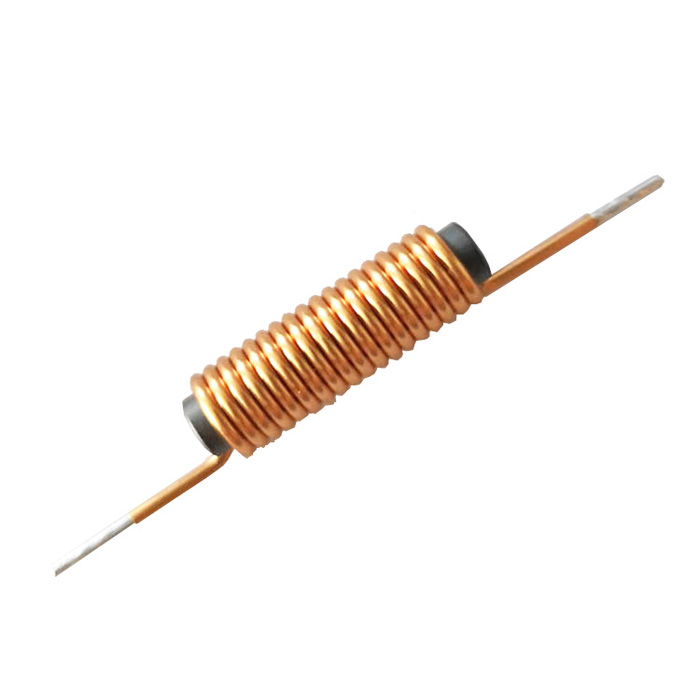

國磁 FC 系列，磁棒電感器有臥式和立式兩種。 FC 系列電感器是將普通漆包線或高溫漆包線直接繞在棒形磁芯上，

線圈體浸膠(清漆)，引腳鍍錫。采用大電流設計，以適應大電流電路板，具有體積小、重量輕、結構牢固

（耐振、耐沖擊）、防潮性好、安裝方便、規格多樣化可供選擇等優點。

二、FC磁棒電感器特點：

磁棒電感的磁通路中需要經過很長的空氣段，空氣磁阻很大能量集中于此且空氣磁路不會飽和。 耐高溫，高可靠性。具體體現：磁棒電感單層線圈密繞，粗線徑，最高有3.0mm的線徑，使用耐高溫漆包線（高的等級可達220℃），耐大電流，耐電流級別10A或以上

廣泛運用于電源供給器、 功率放大器、開關電路的雜訊濾波，控整流器和晶閘管控制電路，輸出扼流圈 ， DC-DC轉換器、驅動變壓器、筆記本電源、逆變電源、UPS電源、通信電源，汽車空調磁棒電感

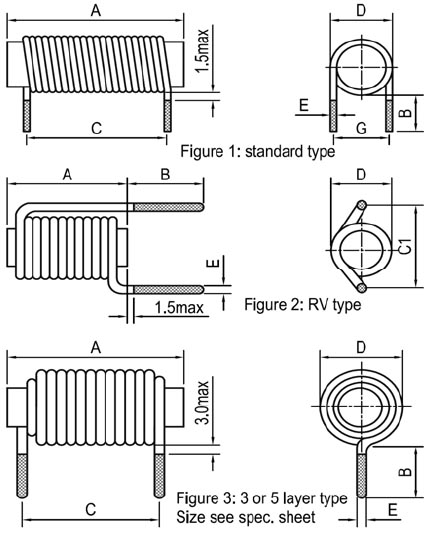

四、FC磁棒電感器  圖示和尺寸：（單位mm）：

① 產品類型：FC大電流濾波扼流圈。

② 款式：鐵芯直徑=4mm;長度=15mm。

③ 電感值：例如"6R8"代表6.8 uH。

④ 電感值容許公差:"M":+20%; "K":+10%; "J":+5%。

⑤ UL或PVC熱縮套管保護。

六、國磁電子致力于磁環電感，共模電感，磁棒電感，工字電感，三腳工字電感，臥式電感，貼片電感，空心線圈電感廠家，

專業研發生產電感生產商符合 RoHS 標準，無鉛焊接技術及100% 無鉛，并提供更有競爭力的價格和快速交貨服務。

若需特殊規格型式，請與國磁業務聯系。
