如果計算電感器的電阻？

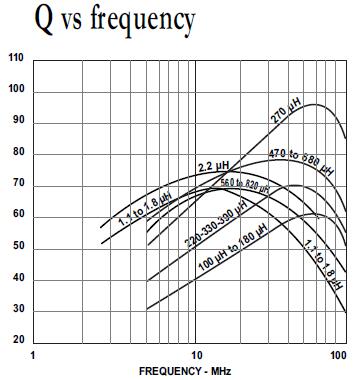

圖 1. 電感中的 Q 因數 電感器只能在完美的純電感器中具有其電感值。然而，與此標稱電感值一起，固定和可變電阻和寄生電容也將存在于功能電感器中，這將降低電感效率。通過包括此寄生電阻和電容值，品質因數或 Q 因數用于測量電感器的效率。Q 因子是一個一致性計算參數，它在實際應用中定義了有關其損耗和性能的“電感器質量”。讓我們深入探討這種寄生電阻和電容。 （DCR 或 RDC）直流電阻 無論是磁環(環形）共模電感,磁棒電感,UU濾波器共模電感,工字電感在制造過程中纏繞在磁芯材料上的線圈具有一些內阻，會引入“直流電阻”以及標稱電感值。設計人員可以在制造商數據表的“DCR”或“RDC”列中接收此電阻數據。電感器的直流電阻值取決于導線長度和用于繞組階段的導線比例。如果需要的電感值較高，則需要繞更多匝并使用更長的導線，這有助于提高直流電阻（圖1給出了不同導線尺寸和長度的電阻值的詳細信息）。根據工作電流，制造電感器并針對指定應用使用相應的線圈尺寸。電阻值也取決于電線尺寸。直徑較大的線圈產生的直流電阻低于直徑較小的線圈，但頻率相關參數在用直徑較短的線圈替換較大的線圈直徑方面起著重要作用。 注：如何計算銅線的電阻？ 工程師經常問如何計算電纜的電阻，有一個非常簡單的公式，效果很好：  其中 R是以歐姆為單位的導體電阻 l是以米為單位的導體長度 ρ是導體的電阻率（也稱為比電阻）。 A是橫截面積，單位為平方毫米 π是數學常數 d是導線的標稱直徑，單位為毫米 |
